Transporte neumático

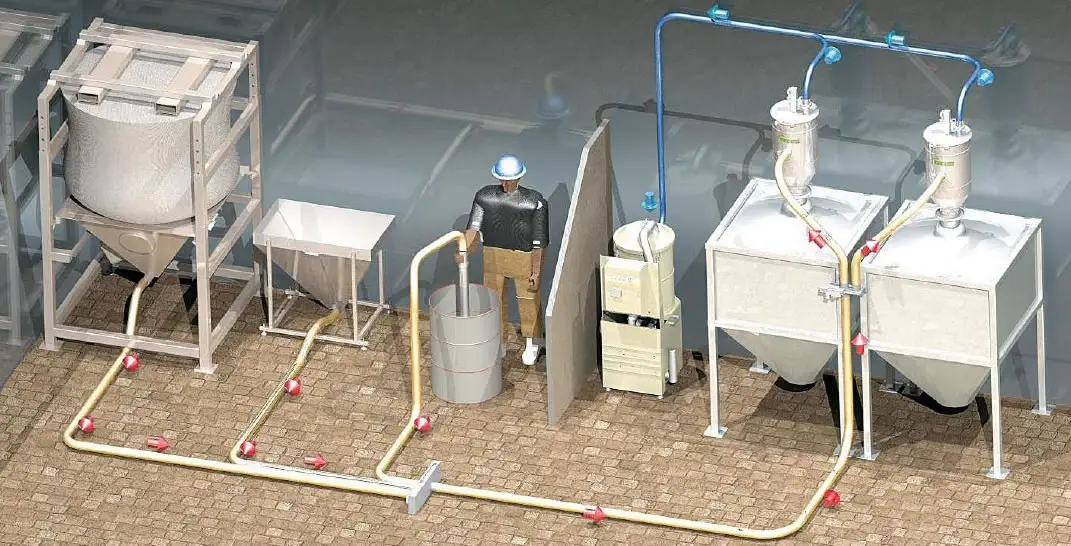

El sistema de tubería TN es aplicado exclusivamente para el transporte neumático de productos granulares o en polvo operando a alta presión positiva y negativa.
Somos especialistas en:
- Codos de radio largo fabricados en acero Inoxidable 304 o Aluminio.
- Acoplamientos rápidos para tubería de transporte neumático.
- Tubería de acero Inoxidable 304
- Piezas para derivación del flujo
- Elementos para unión de tubos
- Piezas de reducción
Acoples para tubería de alta presión HD
Los acoplamientos de tubería de alta presión son perfectos para un montaje rápido, económico y seguro, no presenta riesgos porque no es necesario realizar trabajos de soldadura.
Características:
· Para diámetro de tubería exterior de 60,3 a 206,0 mm
· Longitud: 100 y 150mm.
· Carcasa metálica de aluminio AlMgSi 0.5 F22
· Abrazaderas de aluminio masivas (doble seguro)
· Tornillos M12 con barras roscadas masivas
· Resistente a la presión hasta un máximo de 12 bar ( ver tabla )
· Resistente al vacío hasta un máximo de 0.8 bar ( ver tabla )
· Versión circular, por lo tanto, muy fácil de montar
· Junta EPDM blanca o junta de nitrilo, resistente a la temperatura y seguro para alimentos
· Opcionalmente disponible con junta de silicona (-60 ° C a + 200 ° C)
Opciones acoples en acero inoxidable
Los acoplamientos de tubería de acero inoxidable tienen las siguientes características de producto:
· Para tubería de diámetro exterior: 70.0 mm – 204.0 mm
· Transporte de presión hasta un máximo de 3.5 bar
· Completamente hecho de acero inoxidable, material: AISI 304 o AISI 316 L
· Junta de nitrilo ligera
· Resistente a la temperatura hasta + 80 ° C
· Con cinta de conexión a tierra de acero inoxidable para garantizar la conductividad eléctrica.
Tenga en cuenta: ¡Los acoplamientos de tubería de este tipo no son adecuados para líquidos!
Tubería

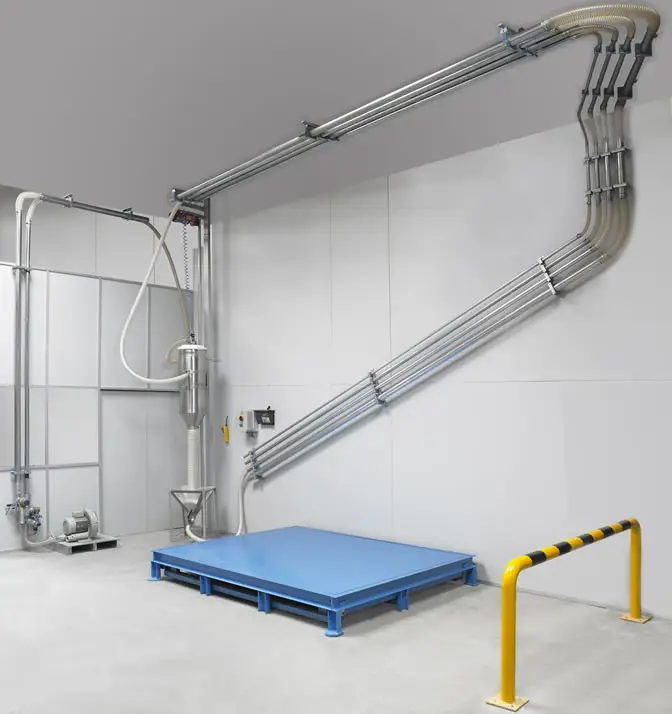

Tubos de acero inoxidable y tubos de aluminio para sistemas de transporte neumático:
Tubos en stainless Steel:
· Diámetro exterior de la tubería: de 38.0 a 206.0 mm
· Longitud de la tubería: 6 metros
· Espesor de pared: 1.5 mm / 2.0 mm
· Material no: AISI 304 o AISI 316 L
· DIN 11 850 resp. EN 10 217-7 (DIN 17 457)
Tubos en aluminio:
· Diámetro exterior de la tubería de 38.0 a 100.0 mm
· Longitud de la tubería: 6 metros
· Espesor de pared: 1.5 mm / 2.0 mm
· Aleación: AlMgSi 0.5 F22 (6060 T66)
· DIN EN 573-3, 755-1 / -2 / -9
